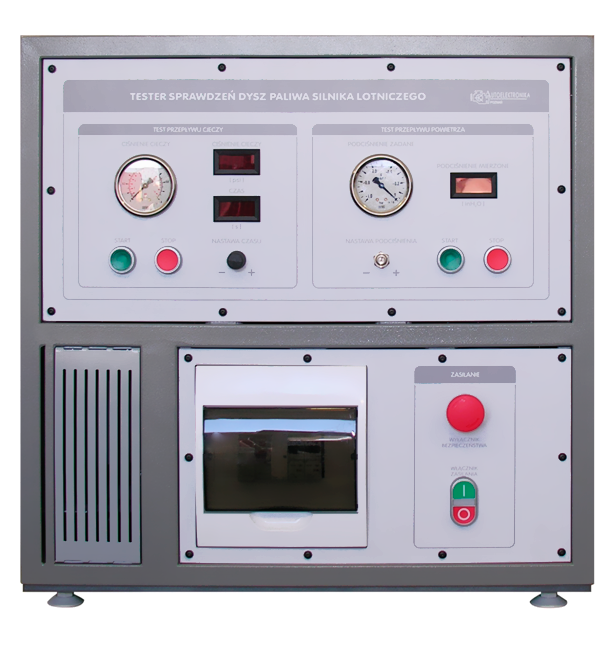

Stanowisko sprawdzeń dysz paliwa systemu wtryskowego silnika lotniczego

Stanowisko testera dysz paliwa silnika lotniczego przeznaczone jest do sprawdzania dysz systemu wtryskowego paliwa pod kątem całkowitego przepływu paliwa i powietrza.
W skład stanowiska wchodzą następujące podzespoły:
  • Blok zasilania z zabezpieczeniami,
  • Blok testowania paliwa,
  • Blok testowania przepływu powietrza,
  • Blok menzurki

Stanowisko umożliwia:
  • Sprawdzanie dysz paliwa i dławika paliwa pod kątem wydatku paliwa przy stałej wartości ciśnienia w menzurce zamontowanej w bocznej części testera,
  • Kontrolę czasu trwania testu na wyświetlaczu,
  • Stabilizację ciśnienia paliwa podczas testu przepływu cieczy przez dyszę,
  • Pomiar ciśnienia paliwa na manometrze i wskaźniku cyfrowym,
  • Sprawdzanie dysz paliwa pod kątem ciśnienia powietrza zasysanego przez dyszę,
  • Pomiar podciśnienia powietrza zasysanego przez dyszę na wakuometrze i wyświetlaczu cyfrowym,
  • Regulację podciśnienia powietrza podawanego na wejście dyszy,

Numery dysz, które można sprawdzać za pomocą testera:
  • LW – 14540,
  • LW – 18265,
  • LW – 18853,
  • LW – 18854,
  • LW – 18555.

W przypadku innego modelu lub producenta istnieje możliwość wykonania stanowiska po kontakcie z projektantem, w zależności od posiadanej dokumentacji producenta dysz.
