AKTORYKA SYSTEMÓW POJAZDOWYCH

Numer katalogowy 3 00 01

W ramach projektu „Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego” zestaw panelowy: Aktoryka systemów pojazdowych, został wskazany na liście
Rekomendowanego wyposażenia pracowni i warsztatów szkolnych -
- Pracownia mechatroniki pojazdowej

1. ZASTOSOWANIE

Zestaw panelowy służy do nauki: łączenia, weryfikacji i oceny parametrów mechanizmów wykonawczych pojazdowych systemów elektronicznego sterowania.

2. MOŻLIWOŚCI

Zestaw panelowy umożliwia:
- sprawdzenie podzespołów za pomocą multimetru lub oscyloskopu
- sporządzanie charakterystyk sygnałów
- pomiar parametrów badanych obwodów; napięcie, prąd, rezystancja
- naukę umiejętności łączenia oraz weryfikację i ocenę parametrów mechanizmów wykonawczych pojazdowych systemów elektronicznego sterowania

Ważną zaletą zestawu panelowego, z punktu widzenia prowadzenia zajęć dydaktycznych, jest możliwość użycia poszczególnych paneli poza stanowiskiem.

Umożliwia to niezależne wykorzystanie każdego podzespołu pojazdowego, do tej części procesu dydaktycznego, w którym uczeń zapoznaje się z jego budową i wykonuje pomiary podstawowych parametrów.

Panelowość zestawu, pozwala na jego dowolną modyfikację dla określonego zadania, oraz potokowe wykonywanie ćwiczeń na wielu stanowiskach w ramach jednego zagadnienia.

W oparciu o załączoną instrukcję ćwiczeń w formie opracowanych plików i ich dowolną modyfikację, możliwe jest tworzenie własnych wzorów kart ćwiczeń, lub sprawozdań w formie skoroszytu.

Połączenia między panelami wykonano za pomocą łączników oraz przewodów, w technologii Hirschmann Test.

Opisy i oznaczenia na panelach wykonane są technologią grawerowania laserem, co zapewnia im wysoką trwałość i odporność na ścieranie.

Ćwiczenie umożliwia:
• Zapoznanie się z oznaczeniami i symbolami graficznymi mechanizmów wykonawczych wg dokumentacji AutoData,
• Pomiary parametrów, oraz określenie charakterystyk mechanizmów wykonawczych w zakresie odpowiedzi na sygnały sterujące, oraz wartości sygnałów sprzężeń zwrotnych
• Pomiary wielkości elektrycznych za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu
• Poznanie budowy podzespołów i ich elementów składowych
• Przygotowanie techniczne do pracy w warsztatach w zakresie umiejętności techniki pomiarowej

3. GŁÓWNE KOMPONENTY ZESTAWU


1. Zespół świec żarowych
2. Sterownik świec żarowych
3. Zasobnik podciśnienia
4. Zawór EGR elektromagnetyczny
5. Zawór EGR elektropneumatyczny z przetwornikiem
6. Elektryczna pompa podciśnienia 12V
7. Elektrozawór modulacji podciśnienia
8. Zawór biegu jałowego 2-pin
9. Zawór biegu jałowego 3-pin
10. Zawór regeneracji filtra z węglem aktywnym
11. Zawór elektropneumatyczny
12. Zawór elektrohydrauliczny
13. Wtryskiwacz paliwa
14. Zespół przepustnicy z nastawnikiem biegu jałowego
15. Zespół przepustnicy elektronicznej
16. Silnik krokowy
17. Przeciwsobny regulator współczynnika wypełnienia
18. Pompa podciśnienia 12V


Przedstawiona wyżej kompletacja stanowi wersję podstawowej konfiguracji zestawu panelowego. Skontaktuj się z nami, a my dobierzemy wariant dopasowany do Twoich potrzeb i możliwości.



4. ZASILANIE


Zestaw posiada dwa różne i niezależne układy zasilania.

Parametry pierwszego układu zasilania:



  • napięcie zasilania 230V +/- 5% ;
  • maksymalny pobór mocy: 320W ;
  • napięcie wyjściowe U1: 13,6V/20A DC, pomiar napięcia z wykorzystaniem wbudowanego cyfrowego woltomierza;
  • napięcie wyjściowe U2: 5V/2A DC, kontrola obecności napięcia
  • z wykorzystaniem diody LED ;
  • napięcie wyjściowe U3: 24V/1A AC, kontrola obecności napięcia
  • z wykorzystaniem diody LED ;



Cechy obwodów zasilania U1: 13,6V/20A DC oraz U2: 5V/2A DC:
  • aktywna korekcja współczynnika mocy: PFC, PF> 0,95 ;
  • wymuszone chłodzenie powietrzem przez wbudowany wentylator ;
  • kontrola prędkości wentylatora w zależności od prądu obciążenia ;
  • zabezpieczenia przed: zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ;
  • normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;


Drugi układ zasilania stanowi akumulator 12V, który podłączony do zestawu panelowego dedykowanym przewodem, możemy wykorzystać jako alternatywne źródło zasilania zestawu – dostępne jest wtedy tylko 12V DC - (np. w sytuacji braku zasilania z sieci energetycznej lub uszkodzeniu pierwszego układu zasilania).



5. BUDOWA

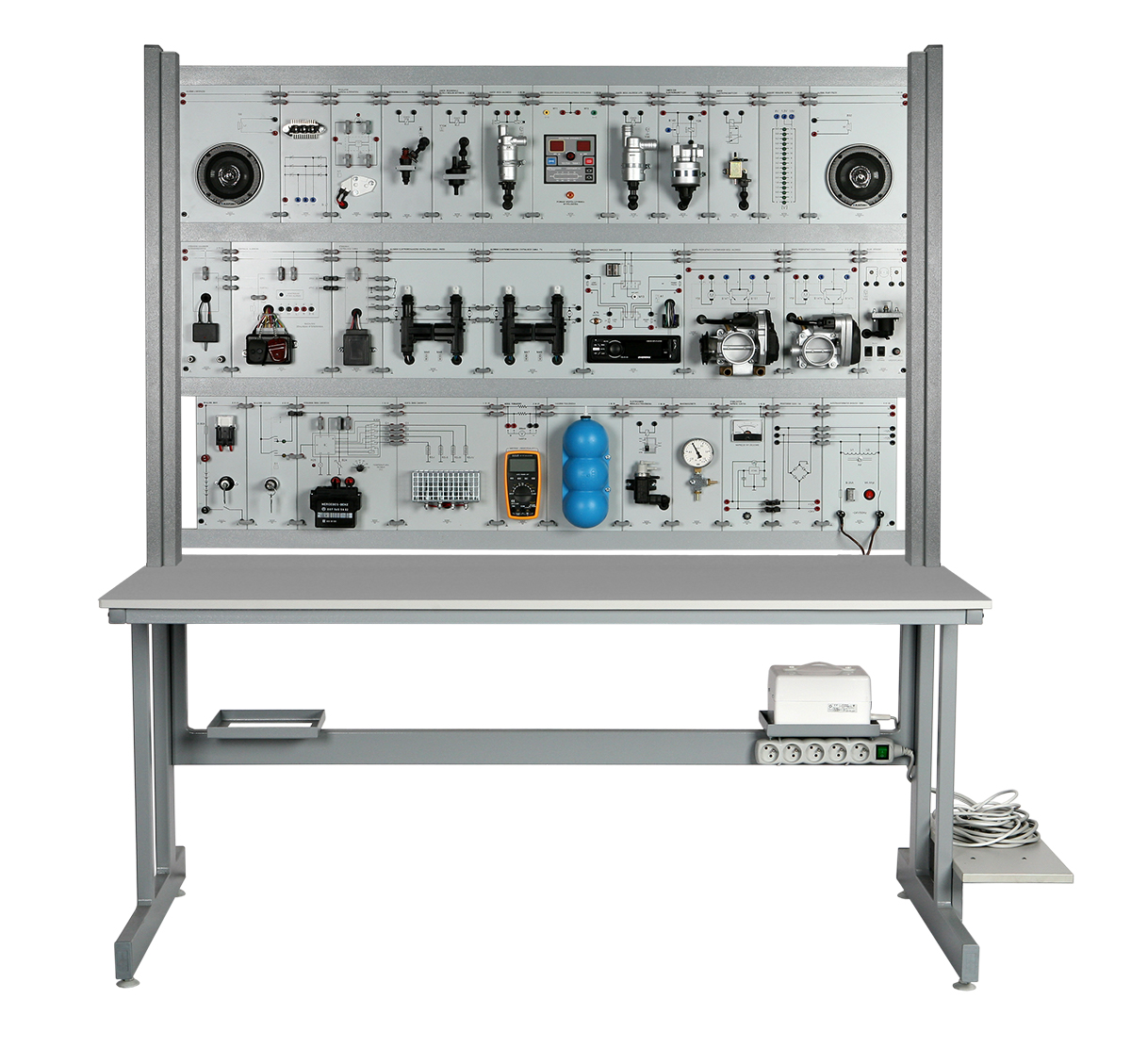

Stanowisko wykonano w formie zestawu panelowego, osadzonego na ramie aluminiowej. Zabudowana jest ona na ruchomym stelażu stanowiska laboratoryjnego. Całość konstrukcji metalowej pokryta jest farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych. Do stelaża przymocowany jest blat roboczy o wymiarach 1600 x 630 mm, wykonany z płyty wiórowej laminowanej dwustronnie o grubość 18 mm w kolorze jasnoszarym.

6. DANE  TECHNICZNE

Max. pobór mocy

200 W





Wymiary całkowite



Szerokość:

1600 mm

Długość:

680 mm

Wysokość:

1780 mm

Waga



80 kg
