System zintegrowany typu D-Jetronic

Numer katalogowy 1 504


W ramach projektu „Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego” stanowisko demonstracyjne System zintegrowany typu D-Jetronic, zostało wskazane na liście
Rekomendowanego wyposażenia pracowni i warsztatów szkolnych -
- Pracownia mechatroniki pojazdowej

UWAGA : Stanowisko wycofane z bieżącej oferty firmy . Możliwość zamówienia jedynia na podstawie indywidualnie uzgodnionych warunków cenowych i terminu dostawy .
ZASTOSOWANIE

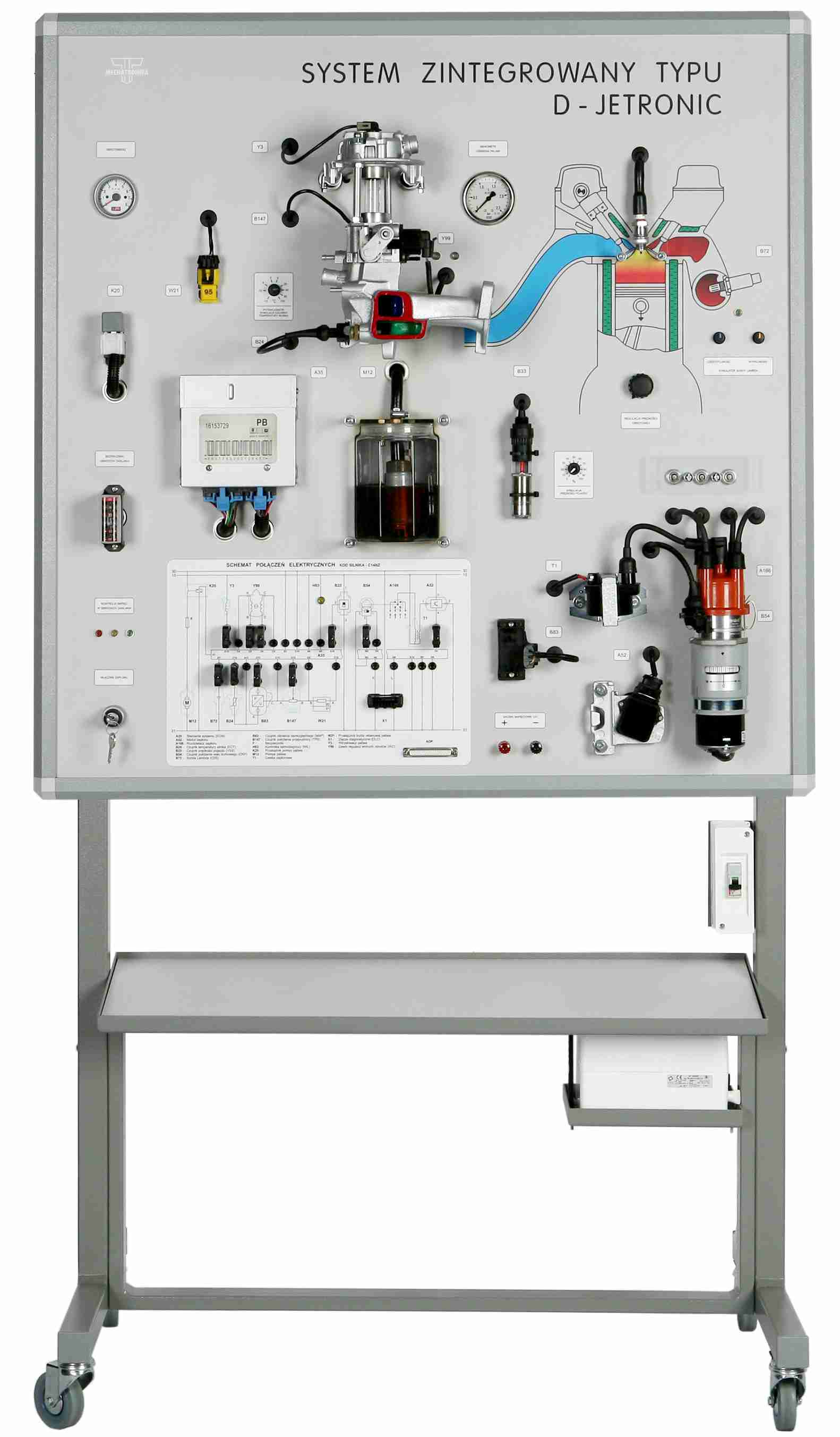

Stanowisko przeznaczone jest do demonstracji funkcjonowania systemu sterowania pracą silnika w zakresie kąta wyprzedzenia zapłonu, oraz zmian dawki paliwa w funkcji temperatury, prędkości obrotowej, obciążenia i innych parametrów.

MOŻLIWOŚCI

Do stanowiska dołączony jest opis, zawierający propozycje ćwiczeń. Umożliwia on poznanie zasady działania i metod diagnostycznych, mających zastosowanie w diagnostyce pojazdów wyposażonych w układ napędowy z silnikiem ZI z systemem D-Jetronic.

Ćwiczenia podzielono na trzy części:
Cz. 1. Ćwiczenia w diagnostyce z wykorzystaniem mierników uniwersalnych i oscyloskopu.
Cz. 2. Ćwiczenia z wykorzystaniem testera diagnostycznego
Cz. 3. Symulacja usterek w systemie

Układ paliwowy umożliwia pomiary parametrów ciśnienia paliwa, oraz zjawisk towarzyszących jego pompowaniu.

Pulpit pomiarowy umożliwia łatwe podłączenie przyrządów pomiarowych do wszystkich czujników systemu i podzespołów wykonawczych

Rozwiązanie rozdzielaczowego systemu zapłonu typu mikroprocesorowego umożliwia obserwację zmian kąta wyprzedzenia zapłonu metodą stroboskopową lub przez porównanie sygnału o położeniu wału korbowego z innymi sygnałami

Pulpit symulacji usterek umożliwia realizację stanów awaryjnych w wybranych obwodach, oraz obserwację reakcji systemu sterowania na powstałą awarię typu ciągłego lub sporadyczną

Wybrany system umożliwia przeprowadzenie samodiagnozy. Występowanie usterek i ich rodzaj jest sygnalizowane za pomocą kodu migowego, wyświetlanego przez kontrolkę systemu wtryskowego.

Stanowisko posiada złącze diagnostyczne: szeregowe typu OBDII, umożliwiające podłączenie przyrządów diagnostyki elektroniki pojazdowej takich jak , KTS-5xx, MEGA MACS, LAUNCH X-431, SYKES - PICKAVANT lub TECH-1, TECH-2. Możliwa jest wtedy obserwacja bieżących parametrów systemu, opracowanych przez sterownik, cyfrowych kodów usterek, bądź realizację funkcji odpowiedzi systemu na wymuszenia z przyrządu diagnostycznego w formie tzw. testu podzespołów.

BUDOWA

Stanowisko wykonano w formie zamkniętego kasetonu z profili aluminiowych i płyty z tworzywa sztucznego. Zabudowane jest na ruchomej ramie wsporczej wykonanej z profili stalowych. Całość konstrukcji metalowej pokryta jest farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych

DANE  TECHNICZNE

Max. pobór mocy

200 W





Napięcie zasilania

230V/50Hz





Wymiary



Szerokość:

1000 mm

Długość:

500 mm

Wysokość:

1780 mm

Waga



50 kg







Szczegółowe informacje, na temat produktu, można uzyskać kontaktując się bezpośrednio z nami.
