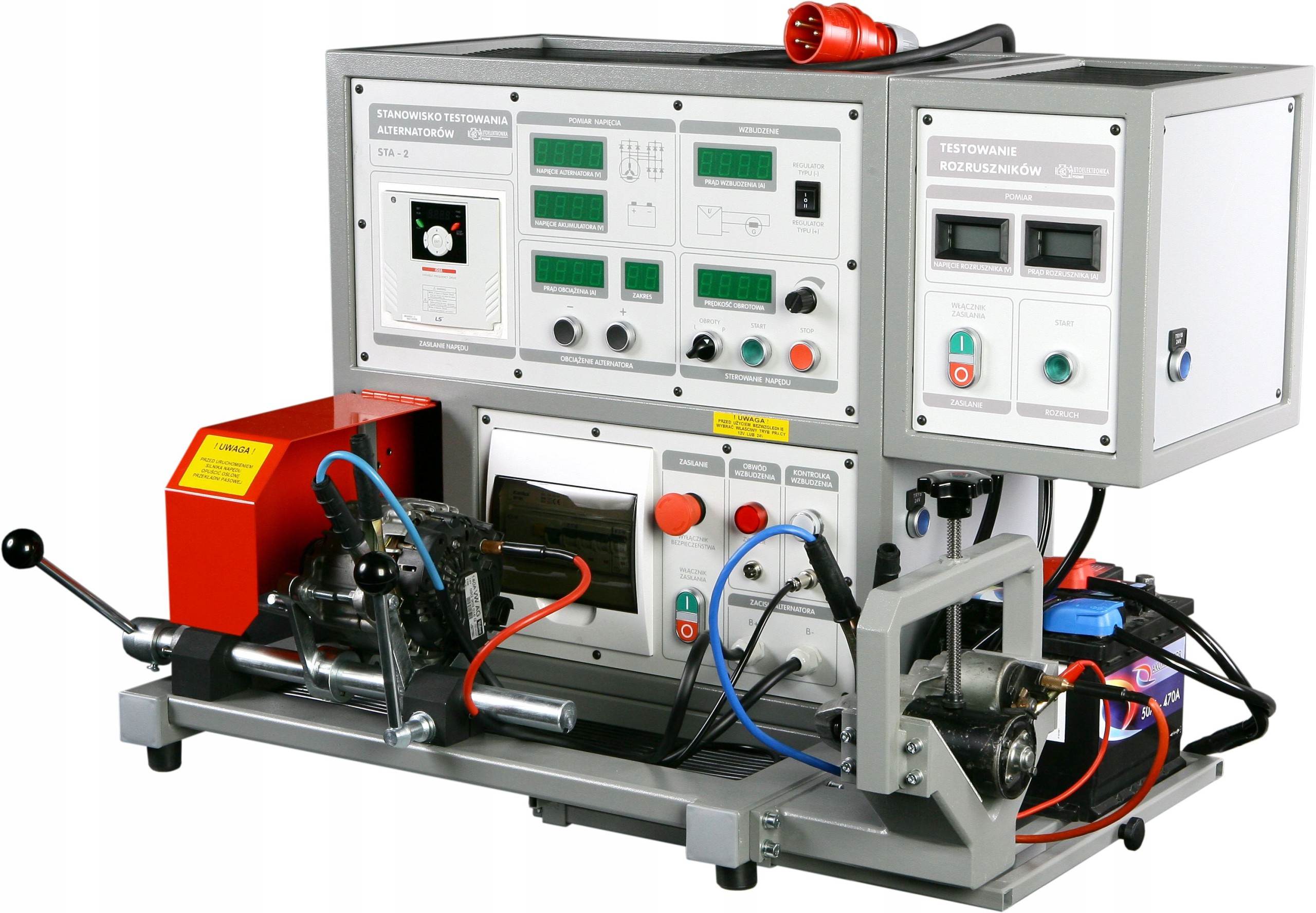

Stanowisko testowania alternatorów z modułem do rozruszników

Numer katalogowy 1 019





1. ZASTOSOWANIE

Stanowisko testowania alternatorów przeznaczone jest do pomiaru i obserwacji zmian parametrów alternatorów o napięciu nominalnym 12V i 24V w funkcji obrotów i obciążenia. Moduł „Tester rozruszników” przeznaczony jest do uruchomienia i sprawdzenia podstawowych parametrów rozruszników o napięciu zasilającym 12V lub 24V.

2. MOŻLIWOŚCI

• Dzięki zastosowaniu przekładni pasowej o przełożeniu około 2,5:1 (zależnym od średnicy koła napędowego alternatora) oraz falownika umożliwiającego zasilanie silnika z częstotliwością 100 Hz, obroty silnika osiągają około 6000 obr/min, co w efekcie umożliwia uzyskanie prędkości obrotowej alternatora (w skrajnym przypadku) 15 000 obr/min.
• Prąd obciążenia alternatora regulowany w 15 podzakresach do 150 A, w trybie 24 V do 75 A.
• Urządzenie wyposażono w dwa wewnętrzne regulatory napięcia (tzw. typ dodatni i ujemny), które umożliwiają sprawdzanie alternatorów bez własnego, wbudowanego regulatora napięcia.
• Mechanizm mocowania alternatorów umożliwia ich szybki i pewny montaż i demontaż oraz zapewnia poprawną i bezpieczną pracę całego zespołu napędowego.
• Mechanizm mocowania rozrusznika umożliwia ich szybki i pewny montaż oraz demontaż.
• Akumulator (brak w zestawie) stanowiska stwarza rzeczywiste warunki pracy alternatora i regulatora i jest elementem niezbędnym dla jego poprawnej pracy.
• Wszystkie mierzone parametry wskazywane są na osobnych wyświetlaczach cyfrowych.
• Dane z wyświetlaczy mogą być przesyłane poprzez port USB do zewnętrznego komputera dla archiwizacji, co umożliwia tworzenie natychmiastowych protokołów z testu.
• Stanowisko wyposażono w zabezpieczenia chroniące obwody akumulatora i alternatora przed nadmiernym przeciążeniem.
• Stanowisko wyposażono w zabezpieczenia chroniące przed rozładowaniem akumulatora.
• W ramach opcji stanowisko może być wyposażone we wbudowany tester regulatorów napięcia pracujących z wykorzystaniem protokołów BSS, LIN lub wykorzystujących sygnał PWM.

Zakres stosowania:

• Testowanie większości typów alternatorów.
• Testowanie regulatorów napięcia.
• Wykrywanie usterek w obwodzie wzbudzenia.
• Wykrywanie usterek w obwodzie prostownika.
• Testowanie zadziałania wyłącznika elektromagnetycznego rozrusznika poprzez sprawdzenie wyrzucania zębnika oraz zwarcia styku.
• Sprawdzenie napięcia oraz prądu pobieranego przez rozrusznik podczas pracy na biegu jałowym.

Uwaga:

Na życzenie jest możliwość wykonania stanowiska zasilanego z sieci 1x230 V.
Wtedy prąd obciążenia jest ograniczony do 100 A w 10 zakresach (50 A w trybie 24 V).

3. DANE  TECHNICZNE

Max. pobór mocy	3 KW
Napięcie zasilania	3x 400V / 50Hz
Wymiary	Szerokość: 1000 mm	Długość: 710 mm	Wysokość: 680 mm
Waga	95 kg

Szczegółowe informacje, na temat produktu, można uzyskać kontaktując się bezpośrednio z nami.
