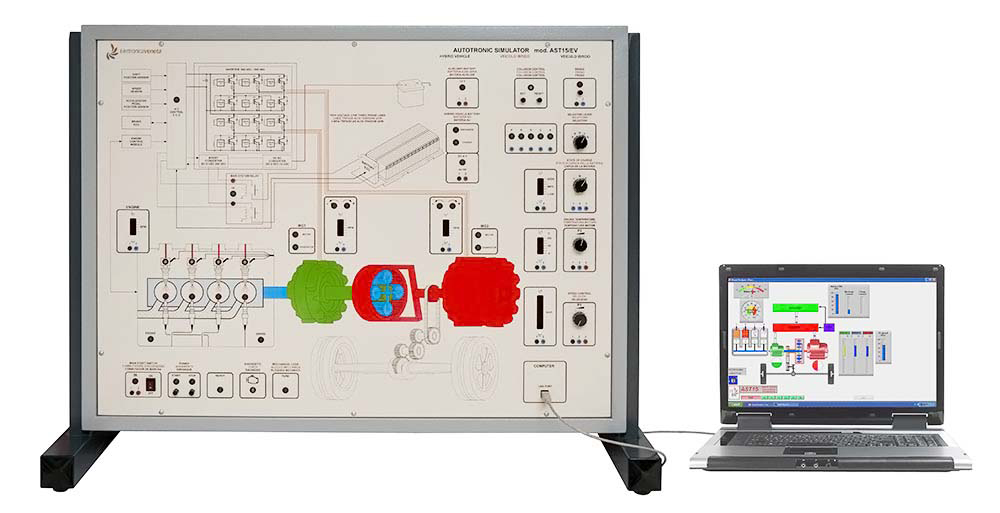

Stanowisko (symulator) napędu hybrydowego Toyota Prius II

Art. Nr. AST 15/EV



ZASTOSOWANIE

Stanowisko umożliwia poznanie budowy oraz procesu sterowania i działania napędu hybrydowego, w oparciu o napęd auta Toyota Prius II. Uczeń ma możliwość obserwacji i analizy procesu sterowania napędem, w tym wzajemnej współpracy pomiędzy maszynami elektrycznymi MG1 i MG2 oraz silnikiem spalinowym, zależnie od wybranego trybu jazdy (PRNDB), stanu naładowania baterii HV oraz obciążenia i temperatury silnika spalinowego. Stanowisko umożliwia symulację różnych trybów pracy układu napędowego, w tym przypadków kolizji z odcięciem zasilania elektrycznego. Dynamika zmian w układzie napędowym została zobrazowana przy wsparciu oprogramowania LabView®, umożliwiającego obserwację parametrów pracy układu napędowego w formie graficznej oraz diod LED na samym symulatorze. Uczeń ma możliwość zadawania parametrów pracy układu z użyciem potencjometrów symulatora.. Dodatkową zaletą przy wykorzystaniu stanowiska w procesie dydaktycznym jest możliwość symulacji zaprogramowanych usterek, umożliwiających uczniowi dalszą ocenę powodu awarii, wg. jej symptomów, w tym odczyt sygnałów sterujących na gniazdach pomiarowych z użyciem woltomierza. Całość pomiarów dokonywanych przez ucznia jest realizowana na napięciach bezpiecznych, do 12V DC.


MOŻLIWOŚCI

Stanowisko demonstracyjne umożliwia przeprowadzenie ćwiczeń w zakresie :

- symulator napędu hybrydowego;
- oprogramowanie symulatora LabView®;
- PC, monitor;
- stół z blatem i przystawką do mocowania monitora;
- przewody zasilające;
- przewód USB do komunikacji symulatora z oprogramowaniem LabView®;
- zestaw ćwiczeń w języku polskim;


DANE  TECHNICZNE

Napięcie zasilania

230V / 50 Hz.





Wymiary



Szerokość:

1400 mm

Długość:

800 mm

Wysokość:

1600 mm



Szczegółowe informacje, na temat produktu, można uzyskać kontaktując się bezpośrednio z nami.
