Układy zapłonowe silników lotniczych

Numer katalogowy 4 A00

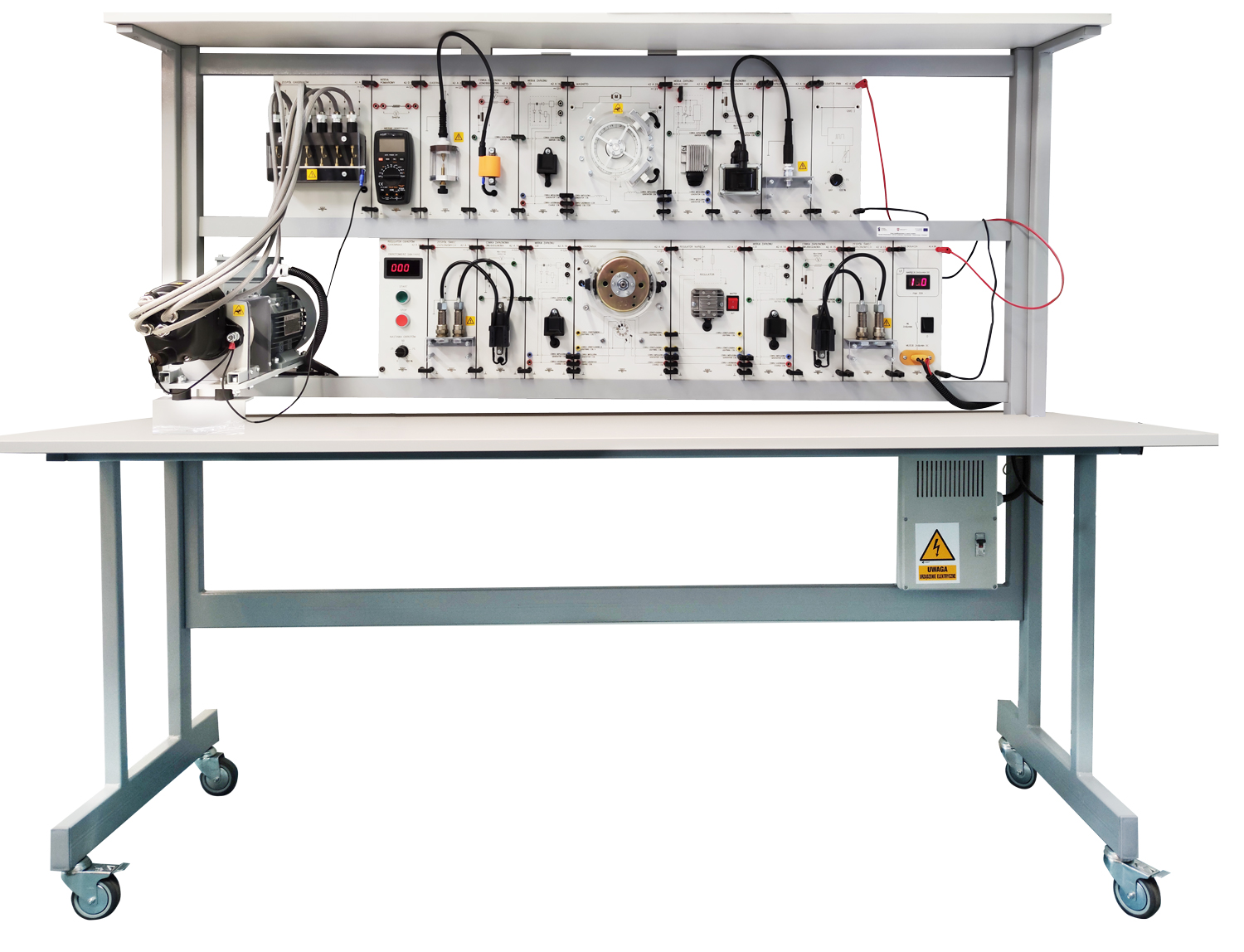

Zdjęcie ma charakter poglądowy i może się różnić od zamówionego wykonania zestawu.

Stanowisko służy do zadań edukacyjnych obejmujących naukę o układach zapłonowych silników lotniczych.

Składa się z bloków panelowych:

• iskrownikowy, rozdzielaczowy układ zapłonowy
• bezstykowy, bezrozdzielaczowy układ zapłonowy CDI
• zespół ekranowanych (lotniczych) świec zapłonowych
• bezstykowego układu zapłonowego z nadajnikiem indukcyjnym
• zespół czujnika położenia wału korbowego silnika
• moduł elektroniczny zapłonu
• zespół cewek zapłonowych

W skład zestawu paneli wchodzą:

• panel włącznika zasilania
• panel pomiarowy
• panel iskrownika
• panel czujnika położenia wału korbowego
• panel iskiernika dla 4 przewodów zapłonowych
• panel/e iskiernika regulowanego zastępujący 1 świecę zapłonową
• panel modułu zapłonowego CDI – 3 sztuki
• panel cewki dwubiegunowej – 2 sztuki
• panel cewki jednobiegunowej do zapłonu CDI
• panel cewki jednobiegunowej typu samochodowego
• panel modułu zapłonu typu indukcyjnego
• panel ekranowanych (lotniczych) świec zapłonowych
• panel świec zapłonowych typu samochodowego
• przystawka z iskrownikiem lotniczym z silnikiem napędowym
• panel sterowania silnikiem iskrownika lotniczego
• panel regulatora PWM

Poszczególne panele można przemieszczać/przestawiać w obrębie stanowiska i podłączać je zworkami i przewodami połączeniowymi lub poza stanowiskiem za pomocą przewodów połączeniowych z wtykami Hirschmann.
Stanowisko umożliwia wykonywanie zadań edukacyjnych do trzech uczestniczących osób i wyposażone jest układ zasilania elektrycznego z zasilacza 12V.

Rama stanowiska wyposażona jest w hamowane kółka co umożliwia przemieszczanie stanowiska po sali wykładowej i jego stabilną pracę.

- szerokość - 1600 mm + 370 mm półka
- wysokość - 1540 mm
- głębokość - 635 mm

- masa – 90 kg

Zasilanie – 230V/ 50 Hz , 10 A

Wymiary (szer./wys./gł.): 1800 mm(+370 mm półka )/ 1540 mm/ 820 mm

Ze względu na stały rozwój oraz modernizację produktów, zdjęcia umieszczone na stronie mają charakter poglądowy i mogą różnić się wizualnie od dostarczonego stanowiska pod względem nowych bardziej funkcjonalnych rozwiązań.

Wszystkie stanowiska lotnicze w naszej ofercie wymagają czasu realizacji od zamówienia do przekazania - 6 miesięcy, ze względu na ograniczoną dostępność podzespołów i zamawianie ich za granicą. Możliwe jest skrócenie tego terminu po uprzednim kontakcie z firmą i indywidualnych negocjacjach czasowych i cenowych.
