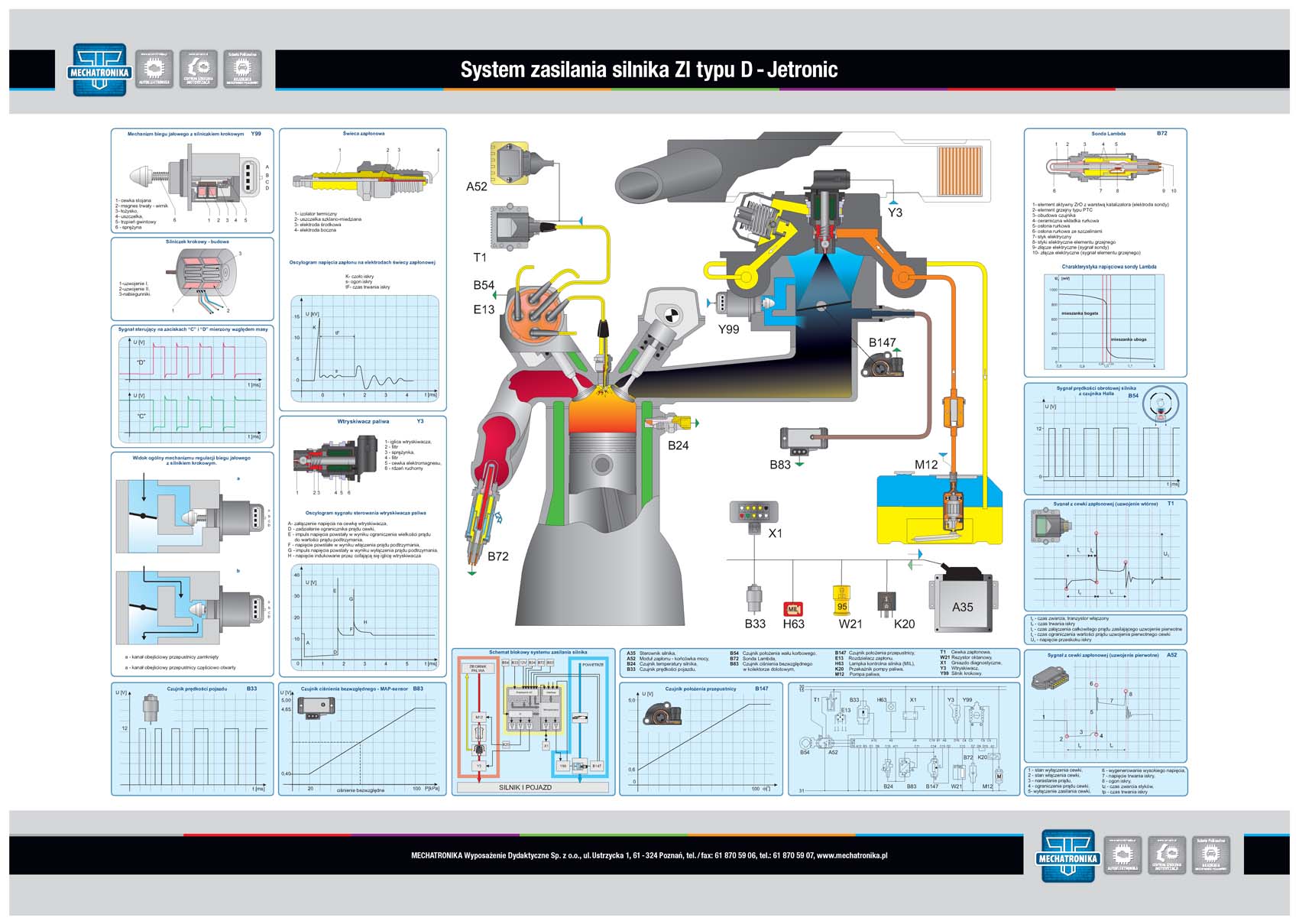

System sterowania silnika ZI typu D-Jetronic


Numer katalogowy 3 101


System sterowania silnika ZI typu D-Jetronic zawiera:
  • schemat główny systemu,
  • schemat blokowy systemu zasilania silnika,
  • schemat elektryczny systemu zasilania silnika,
  • przekrój wtryskiwacza głownego wraz z oscylogramem sygnału sterującego tym wtryskiwaczem,
  • przekrój czujnika położenia przepustnicy
  • potencjometr z wykresem zależność sygnału napięciowego U z czujnika położenia przepustnicy od kąta uchylenia przepustnicy,
  • przekrój zaworu regeneracji filtra z węglem aktywnym wraz z oscygramem sygnału sterującego tym zaworem,
  • przekrój sondy Lambda wraz z hharakterystyką napięciow sondy,
  • przekrój czujnika temperatury silnika z wykresem zależności rezystancji do temperatury,
  • charakterystyka regulacji składu mieszanki sygnałem sondy lambda,
  • charakterystyka względnego napełnienia silnika % w zależności od obrotów i kąta otwarcia przepustnicy,
  • przekrój nastawnika przepustnicy wraz z oscylogramem sygnału sterującego nastawnikiem na biegu jałowym,
  • sygnał prędkości obrotowej silnika z czujnika Halla,
  • sygnał z cewki zapłonowej (uzwojenie wtórne),
  • sygnał z cewki zapłonowej (uzwojenie pierwotne).
