OŚWIETLENIE POJAZDU SAMOCHODOWEGO

Numer katalogowy 4 00 01

Zestawy panelowe zostały opracowane przez firmę ,,Mechatronika wyposażenie Dydaktyczne ,, jako uniwersalne konfigurowalne zestawy mogące stanowić wyposażenie szkół kształcących w zawodach obejmujących branże :

- motoryzacyjną – mechanik , elektromechanik , technik pojazdów samochodowych i pokrewne

- rolniczą – mechanizacja rolnictwa , agrotronika

- lotniczą – mechanik lotniczy, technik awionik

Mogą też być wykorzystane przez wszystkie inne szkoły prowadzące zajęcia z zakresu :

- elektrotechniki

- elektroniki

- mechatroniki



Zestaw składa się ze stelaża z układem zasilania oraz wymiennych paneli funkcyjnych .

Oferowane są dwie znormalizowane wersje stelaży o różnych gabarytach zewnętrznych ( rózna szerokość i wysokość , przeznaczone dla dwóch lub trzech uczniów ) co pozwala na dostosowanie do potrzb zamawiającego .

Znormalizowane wymiary paneli oraz sposoby łączenia pozwalają na dowolne kształtowanie zestawu oraz pełną wymienność paneli pomiędzy zestawami .

Konstrukcja paneli umożliwia również używanie ich poza stelażem ( z wykorzystaniem zasilania z akumulatora lub zewnętrznego zasilacza ) .

Niezmienność konstrukcji i uniwersalność zestawu pozwala na stosowanie w zestawach obecnie produkowanych paneli funkcyjnych pochodzących nawet z najstarszych zestawów wyprodukowanych kilkanaście lat temu , jak również uzupełnienie posiadanych zestawów w panele funkcyjne opracowane obecnie .

Każdy panel funkcyjny jest dostępny jako oddzielny produkt co pozwala na stałe unowocześnianie i rozbudowę zestawu w zależności od zapotrzebowania .

Producent oferuje stałe wsparcie eksploatacyjne zestawu w zakresie napraw , dostępu do materiałów szkoleniowych jak również w zakresie szkolenia użytkownika .

Nazwy poszczególnych zestawów będących w ofercie wynikają z umieszczenia w stelażu paneli funkcyjnych o określonym przeznaczeniu . Możliwe jest zestawienie i zamówienie zestawu w dowolnej konfiguracji spełniającej wymagania użytkownika . Firma ,,Mechatronika ,, służy swoją pomocą w optymalnym doborze zestawu .





1. ZASTOSOWANIE
Zestaw panelowy umożliwia naukę umiejętności: łączenia, weryfikacji i oceny parametrów podzespołów systemu oświetlenia oraz innych elementów tworzących instalację elektryczną pojazdu.
2. MOŻLIWOŚCI

Zestaw panelowy umożliwia:
- sprawdzenie podzespołów za pomocą multimetru lub oscyloskopu
- sporządzanie charakterystyk sygnałów
- pomiar parametrów badanych obwodów; napięcie, prąd, rezystancja
- naukę umiejętności łączenia oraz weryfikację i ocenę parametrów podzespołów układu oświetlenia
Ważną zaletą zestawu panelowego, z punktu widzenia prowadzenia zajęć dydaktycznych, jest możliwość użycia poszczególnych paneli poza stanowiskiem.
Umożliwia to niezależne wykorzystanie każdego podzespołu pojazdowego, do tej części procesu dydaktycznego, w którym uczeń zapoznaje się z jego budową i wykonuje pomiary podstawowych parametrów.
Panelowość zestawu, pozwala na jego dowolną modyfikację dla określonego zadania, oraz potokowe wykonywanie ćwiczeń na wielu stanowiskach w ramach jednego zagadnienia.

Połączenia między panelami wykonano za pomocą łączników oraz przewodów, w technologii Hirschmann Test.
Opisy i oznaczenia na panelach wykonane są technologią grawerowania laserem, co zapewnia im wysoką trwałość i odporność na ścieranie.
Ćwiczenie umożliwia:
• Zapoznanie się z oznaczeniami i symbolami graficznymi podzespołów oświetlenia wg dokumentacji AutoData
• Pomiary parametrów obwodów elektrycznych, takich jak rezystancje, napięcia, pobór prądu, ocena poboru mocy
• Zestawianie fragmentów instalacji elektrycznej, oświetlenia, wycieraczki szyb, podnoszenia reflektorów itp.
• Naukę posługiwania się przyrządami do pomiaru wielkości elektrycznych analogowymi i cyfrowymi
• Poznanie budowy podzespołów wchodzących w skład instalacji elektrycznej pojazdu
• Przygotowanie do pracy warsztatowej w zakresie utrwalenia umiejętności techniki pomiarowej.


3. GŁÓWNE KOMPONENTY ZESTAWU

Zestaw bazowy zestawu.

1 - stelaż zestawu w wersji wybranej przez przez zamawiającego

2 – układ zasilania składający się z :

- Zasilacz

- Panel zasilania ;

- Panel włącznika zapłonu

- Panel bezpieczników topikowych

dostępne napięcia - 13,6V/20A DC oraz 5V/2A DC: aktywna korekcja współczynnika mocy: PFC, PF> 0,95 wymuszone chłodzenie powietrzem przez wbudowany wentylator kontrola prędkości wentylatora w zależności od prądu obciążenia zabezpieczenia przed: zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą

separowane galwanicznie wyjścia obwodów zasilania 12V/DC i 5V/DC -normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;

UWAGA :

Stanowisko może być zasilane z zewnętrznego akumulatora 12V – wymagany jest wtedy dodatkowy panel : włacznik masy 0 01 01



Dostępne panele funkcyjne dedykowane do zestawu.


1. Lampa zespolona przednia - lewa
2. Lampa zespolona przednia - prawa
3. Lampa kierunkowskazu przednia - lewa
4. Lampa kierunkowskazu przednia - prawa
5. Lampa zespolona tylna - lewa
6. Lampa zespolona tylna - prawa
7. Oświetlenie tablicy rejestracyjnej
8. Światło przeciwmgielne
9. Światło cofania
10. Oświetlenie wnętrza pojazdu
11. Włącznik zespolony
12. Włącznik świateł awaryjnych
13. Włącznik świateł przeciwmgielnych tylnych
14. Włącznik świateł cofania i hamowania
15. Włączniki drzwiowe
16. Mechanizm unoszenia reflektorów - lewy
17. Mechanizm unoszenia reflektorów - prawy
18. Przełącznik regulacji zasięgu reflektorów
19. Przerywacz kierunkowskazów
20. Silnik wycieraczki szyby przedniej
21. Pompka elektryczna spryskiwacza szyby - przód
22. Sygnał dźwiękowy
23. Tablica przyrządów z możliwością diagnostyki zgodnej z EOBD i wyjściem sieci CAN
24. Gniazdo przyczepy
25. Wtyczka przyczepy


Przedstawiona wyżej kompletacja stanowi wersję podstawowej konfiguracji zestawu panelowego. Skontaktuj się z nami, a my dobierzemy wariant dopasowany do Twoich potrzeb i możliwości.

UWAGA : integralnym wyposażeniem zestawu jest dokumentacja ,, Opis ćwiczeń ,, zawierająca wprowadzenie teoretyczne stanowiące podstawę prowadzonych zajęć oraz zestaw ćwiczeń możliwych do wykonania z wykorzystaniem zestawu .

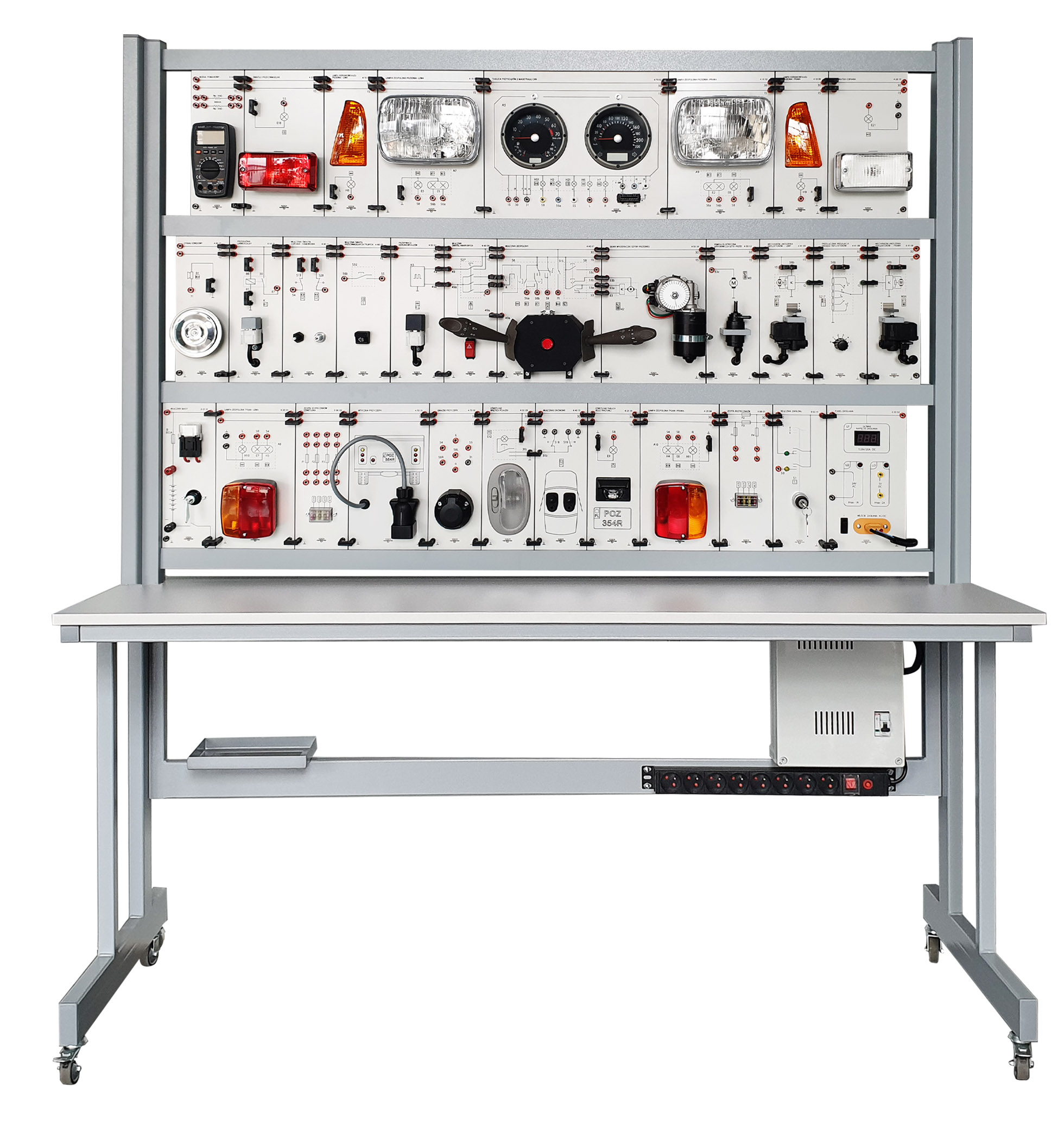

4. BUDOWA

Stanowisko wykonano w formie zestawu panelowego, osadzonego na ramie aluminiowej. Zabudowana jest ona na ruchomym stelażu stanowiska laboratoryjnego. Całość konstrukcji metalowej pokryta jest farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych. Do stelaża przymocowany jest blat roboczy , wykonany z płyty wiórowej laminowanej dwustronnie o grubość 18 mm w kolorze jasnoszarym.

Wymiary całkowite :

- Wersja 1, wersja dla trzech osób ćwiczących – 1600 mm x 680 mm x 1780 mm ( szerokość, długość , wysokość )

- Wersja 2 , przeznaczona dla dwóch ćwiczących – 1400 mm x 680 mm 1520 mm ( szerokość, długość , wysokość )



5. DANE  TECHNICZNE

Max. pobór mocy

200 W





Wymiary całkowite



Szerokość:

1400 / 1600 mm

Długość:

680 mm

Wysokość:

1520 / 1780 mm

Waga



80 kg
