Stanowisko kontroli paliwomierzy lotniczych

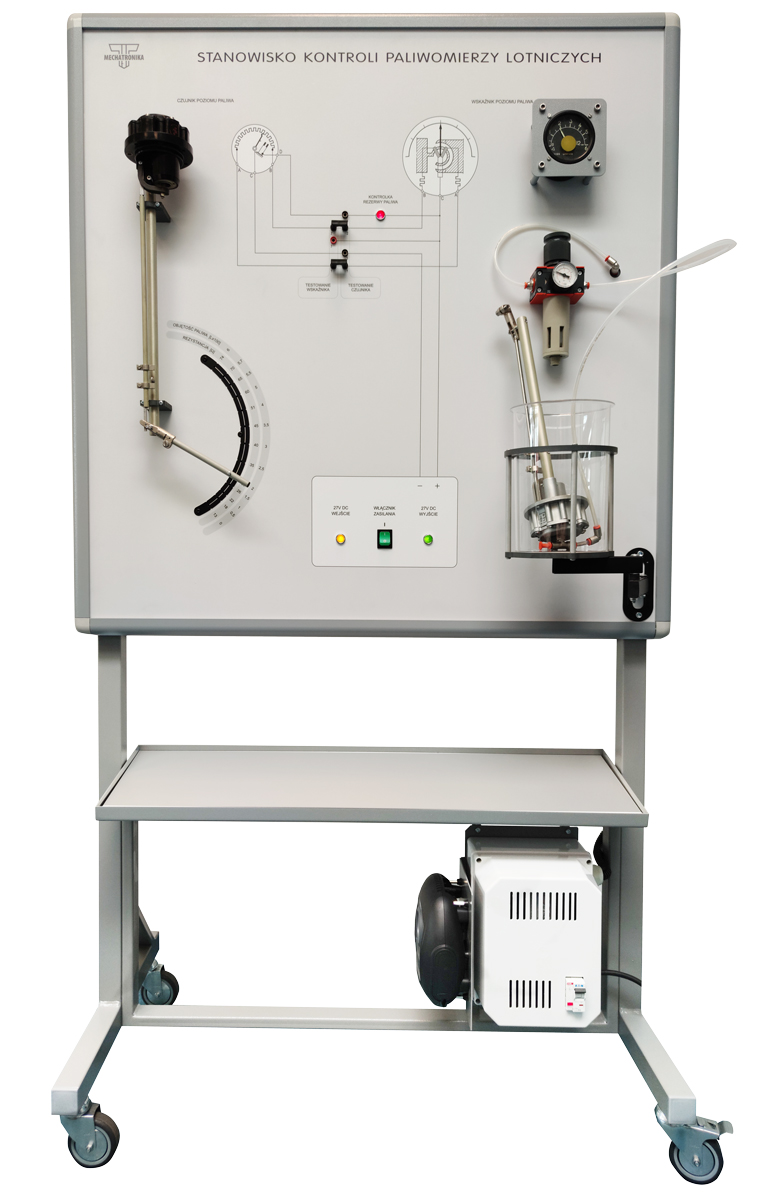

Poglądowy, przykładowy obraz stanowiska.

Stanowisko sprawdzeń paliwomierzy lotniczych służy do wizualnej i elektrycznej kontroli poprawności pracy wskaźnika paliwa, paliwomierza, lampki kontrolnej „RESZTA PALIWA” oraz kontroli wewnętrznej szczelności ciśnieniowej paliwomierza.

W skład stanowiska wchodzą następujące podzespoły:
  • Kompletny układ zasilający z zabezpieczeniem
  • Paliwomierz w zbiorniku
  • Wskaźnik paliwa
  • Filtroreduktor z manometrem
  • Zbiornik zasobnikowy z płynem
  • Wyskalowany element pomiarowy
  • Schematy i tabele

Stanowisko umożliwia sprawdzenie poprawności pracy:
  • Paliwomierza lotniczego
  • Wskaźnika paliwa
  • Lampki kontrolnej „RESZTA PALIWA”
  • Szczelności wewnętrznej paliwomierza

Na stanowisku możliwe jest dokonywanie pomiarów elektrycznych na wyjściach gniazd oraz podłączanie do nich podzespołów z poza stanowiska; w celu weryfikacji poprawności ich pracy.

Po podłączeniu dedykowanej igły w miejsce ramion pływaków można wykonywać dokładne pomiary i kontrolę wychyleń czujnika poziomu paliwa w oparciu o skalę wychyleń i wartości rezystancji.

Stanowisko w przystępny i wizualny sposób demonstruje zasadę pracy zespołu paliwomierza lotniczego oraz pozwala po podłączeniu multimetru lub oscyloskopu na zobrazowanie przebiegów elektrycznych pomiędzy czujnikiem a wskaźnikiem.

Ze względu na stały rozwój oraz modernizację produktów, zdjęcia umieszczone na stronie mają charakter poglądowy i mogą różnić się wizualnie od dostarczonego stanowiska pod względem nowych bardziej funkcjonalnych rozwiązań.
Ponadto informujemy że każde ze stanowisk dydaktycznych jako ich producent jesteśmy w stanie dopasować do indywidualnych potrzeb i parametrów technicznych oraz wymiarów.

Wszystkie stanowiska lotnicze w naszej ofercie wymagają czasu realizacji od zamówienia do przekazania - 6 miesięcy, ze względu na ograniczoną dostępność podzespołów i zamawianie ich za granicą. Możliwe jest skrócenie tego terminu po uprzednim kontakcie z firmą i indywidualnych negocjacjach czasowych i cenowych.
