PODSTAWY ELEKTRONIKI I ELEKTROTECHNIKI SAMOCHODOWEJ

Numer katalogowy 5 00 01
W ramach projektu „Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego” zestaw panelowy Zestawy elementów oraz układów elektrycznych i elektronicznych, został wskazany na liście
Rekomendowanego wyposażenia pracowni i warsztatów szkolnych -
- Pracownia mechatroniki pojazdowej

1. ZASTOSOWANIE

Zestaw panelowy służy do nauki: łączenia, weryfikacji i oceny parametrów podzespołów układów elektronicznych i elektrotechnicznych.

2. MOŻLIWOŚCI

Zestaw panelowy umożliwia naukę praktycznych umiejętności w zakresie łączenia i wykonywania pomiarów obwodów prądu stałego i zmiennego oraz pomiarów parametrów elektrycznych podstawowych podzespołów pojazdowych systemów elektronicznego sterowania. W skład zestawu wchodzą min.: obwody rezystancyjne, pojemnościowe i indukcyjne, półprzewodniki, podstawowe generatory i układy logiczne, przetworniki analogowo-cyfrowe i fotooptycznego przesyłu danych.

Ważną zaletą zestawu panelowego, z punktu widzenia prowadzenia zajęć dydaktycznych, jest możliwość użycia poszczególnych paneli poza stanowiskiem.

Umożliwia to niezależne wykorzystanie każdego podzespołu pojazdowego, do tej części procesu dydaktycznego, w którym uczeń zapoznaje się z jego budową i wykonuje pomiary podstawowych parametrów.

Panelowość zestawu, pozwala na jego dowolną modyfikację dla określonego zadania, oraz potokowe wykonywanie ćwiczeń na wielu stanowiskach w ramach jednego zagadnienia.

W oparciu o załączoną instrukcję ćwiczeń w formie opracowanych plików i ich dowolną modyfikację, możliwe jest tworzenie własnych wzorów kart ćwiczeń, lub sprawozdań w formie skoroszytu.


Połączenia między panelami wykonano za pomocą łączników oraz przewodów, w technologii Hirschmann Test.

Opisy i oznaczenia na panelach wykonane są technologią grawerowania laserem, co zapewnia im wysoką trwałość i odporność na ścieranie.

Ćwiczenie umożliwia:
• Pomiary parametrów, oraz określenie charakterystyk podzespołów elektronicznych, generatorów i wzmacniaczy
• Pomiary wielkości elektrycznych za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu
• Poznanie budowy zespołów elektronicznych i ich elementów składowych jak wzmacniacze, generatory oraz inne
• Pomiary wielkości elektrycznych za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu
• Przygotowanie techniczne do pracy w warsztatach w zakresie umiejętności techniki pomiarowej



3. GŁÓWNE KOMPONENTY ZESTAWU

1. Włącznik zapłonu
2. Moduł pomiarowy
3. Mostek RLC
4. Diodowy wskaźnik napięcia
5. Regulator napięcia stabilizowany 8-12V 5A
6. Zestaw rezystorów 15W
7. Zestaw rezystorów
8. Dekada rezystancyjna
9. Zestaw potencjometrów
10. Czujniki Termistorowe
11. Zestaw kondesatorów
12. Zestaw żarówek
13. Tranzystory bipolarne
14. Tranzystory bipolarne - Darlingtona
15. Tranzystor unipolarny MOSFET z kanałem typu N
16. Zestaw cewek
17. Diody
18. Fotoelementy
19. Światłowody - nadajnik
20. Światłowody - odbiornik
21. Wyświetlacz cyfrowy
22. Bramki logiczne
23. Przetwornik A/D
24. Przetwornik D/A
25. Uniwersalny układ czasowy TIMER 555
26. Układ Schmitta
27. Generator astabilny
28. Generator monostabilny
29. Wzmacniacz operacyjny
31. Autotransformator 24V/2x12V
32. Prostownik mostek Graetza

Przedstawiona wyżej kompletacja stanowi wersję podstawowej konfiguracji zestawu panelowego. Skontaktuj się z nami, a my dobierzemy wariant dopasowany do Twoich potrzeb i możliwości.



4. ZASILANIE


Zestaw posiada dwa różne i niezależne układy zasilania.

Parametry pierwszego układu zasilania:



  • napięcie zasilania 230V +/- 5% ;
  • maksymalny pobór mocy: 320W ;
  • napięcie wyjściowe U1: 13,6V/20A DC, pomiar napięcia z wykorzystaniem wbudowanego cyfrowego woltomierza;
  • napięcie wyjściowe U2: 5V/2A DC, kontrola obecności napięcia
  • z wykorzystaniem diody LED ;
  • napięcie wyjściowe U3: 24V/1A AC, kontrola obecności napięcia
  • z wykorzystaniem diody LED ;



Cechy obwodów zasilania U1: 13,6V/20A DC oraz U2: 5V/2A DC:
  • aktywna korekcja współczynnika mocy: PFC, PF> 0,95 ;
  • wymuszone chłodzenie powietrzem przez wbudowany wentylator ;
  • kontrola prędkości wentylatora w zależności od prądu obciążenia ;
  • zabezpieczenia przed: zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ;
  • normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;


Drugi układ zasilania stanowi akumulator 12V, który podłączony do zestawu panelowego dedykowanym przewodem, możemy wykorzystać jako alternatywne źródło zasilania zestawu – dostępne jest wtedy tylko 12V DC - (np. w sytuacji braku zasilania z sieci energetycznej lub uszkodzeniu pierwszego układu zasilania).

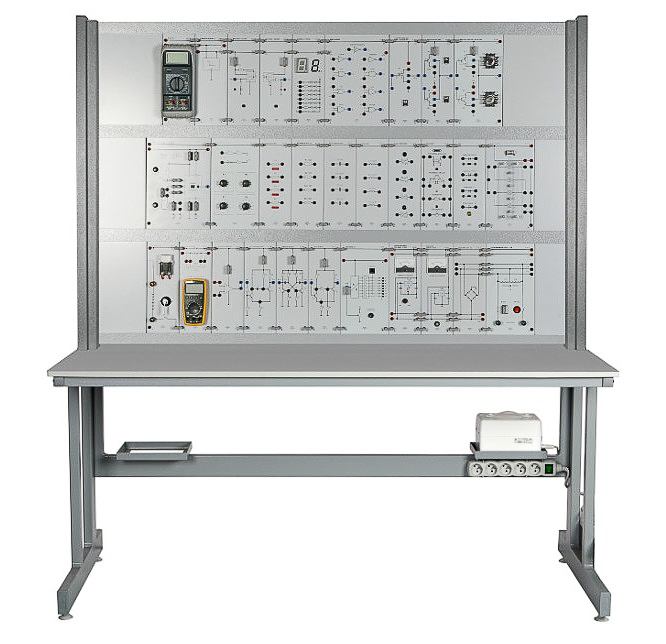

5. BUDOWA



Stanowisko wykonano w formie zestawu panelowego, osadzonego na ramie aluminiowej. Zabudowana jest ona na ruchomym stelażu stanowiska laboratoryjnego. Całość konstrukcji metalowej pokryta jest farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych. Do stelaża przymocowany jest blat roboczy o wymiarach 1600 x 630 mm, wykonany z płyty wiórowej laminowanej dwustronnie o grubość 18 mm w kolorze jasnoszarym.

6. DANE  TECHNICZNE

Max. pobór mocy

100 W





Wymiary całkowite



Szerokość:

1600 mm

Długość:

680 mm

Wysokość:

1780 mm

Waga



80 kg
