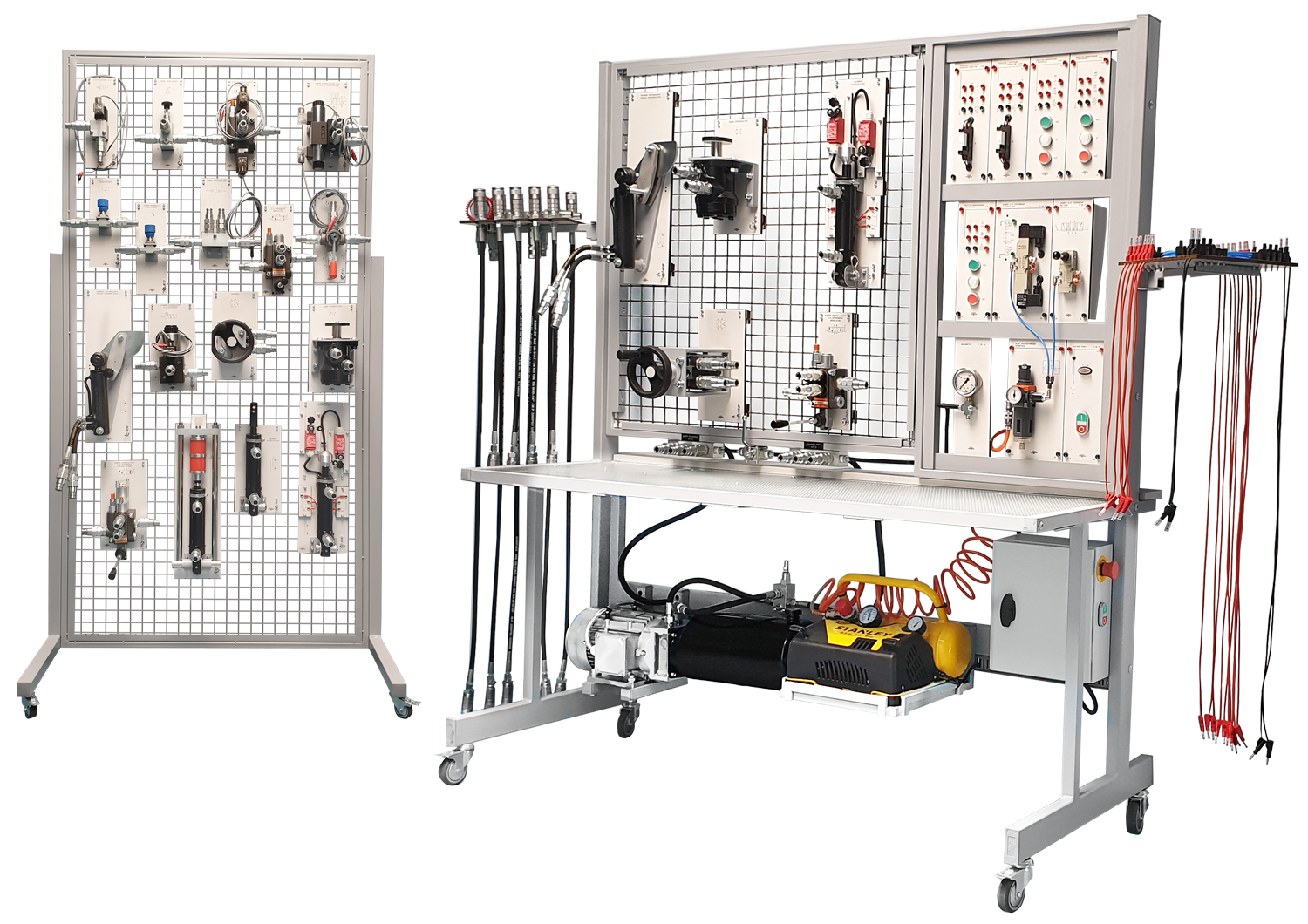

NOWOŚĆ! Stanowisko hydrauliki siłowej
Numer katalogowy: 7 00 01
Selaż odkładczy, nr katalogowy: 7 01 03
WPROWADZENIE
Stanowisko hydrauliki siłowej jest środkiem dydaktycznym do prowadzenia zajęć
praktycznych z zakresu budowy i działania podstawowych układów hydrauliki siłowej stosowanych w maszynach
rolniczych , budowlanych i samochodach ciężarowych .
Możliwym do zastosowania w procesie dydaktycznym w szkołach zawodowych o profilu:
Motoryzacyjnym
- mechanik / technik pojazdów
- mechanik / technik pojazdów ciężarowych
Rolniczym
- mechanizacja rolnictwa / agrotronika
Maszyn budowlanych
- mechanik / technik / operator maszyn
Mechatronicznym
Umożliwia realizację układów wykorzystujących poodzespoły wczodzące w skład zestawu .
Do budowy stanowiska wykorzystano rozdzielacze sterowane ręcznie, elektrycznie oraz pneumatycznie .
Cechy stanowiska :
- elementy hydrauliki siłowej zamontowano na panelach mocowanych na kratownicy z wykorzystaniem zatrzasków .
- połaczenia elementów wykonuje się przewodami hydraulicznymi wyposażonymi w szybkozłączki sucho odcinające.
- elementy układu sterowania umieszczone są na dementowanych panelach i są zunifikowane ( za wyjątkiem manometrów ) z
elementami zestawu panelowego ,, Układy pneumatyki przemysłowej ,, - nr kat. 8 00 01.
- stół roboczy wyposażony jest w wanne ociekową zabezpieczającą przed zanieczyszczeniem olejem
- stelaż odkładczy po połączeniu do gniazd zasilających może służyć jako drugi stelaż roboczy
- stanowisko wyposażone jest w agregat hydrauliczny napędzany silnikiem elektrycznym zasilanym napięciem 3x400V/AC ( lub na zamówienie 1 x 230V/50 Hz )
- stanowisko może być wyposażone we własny kompresor układu pneumatycznego lub zasilane z instalacji stacjonarnej.
- stanowisko robocze i stelaż odlkładczy umieszczone na kółkach umożliwiających przemieszczanie
Modułowa budowa stanowiska umożliwia jego rozbudowę oraz doposażenie w
inne elementy w zależności od potrzeb procesu dydaktycznego.
Skład zestawu .
W zależności od zapotrzebowania zestaw może być skompletowany w trzech podstawowych wariantach :
1 - wariant podstawowy - tylko sterowania manualne elementami hydrauliki siłowej ( kolor zielony )
2 - wariant rozszerzony - sterowania manualne i elektryczne elementami ( kolor zielony i niebieski )
3 - wariant pełny - sterowania manualne , elektryczne i pneumatyczne elementami ( kolor zielony , niebieski i czerwony )
|
1
|
Stelaż kompletny
|
7 01 10
|
1
|
|
2
|
Agregat hydrauliczny
|
7 10 01
|
1
|
|
3
|
Włącznik pompy
|
8 02 06
|
1
|
|
4
|
Regulator ciśnienia z manometrem
|
8 03 04
|
1
|
|
5
|
Zawór krzyżowy
|
7 03 01
|
1
|
|
6
|
Zawór hydrauliczny 4/3 sterowany manualnie
|
7 03 06
|
1
|
|
7
|
Siłownik hydrauliczny dwustronnego działania
|
7 04 01
|
1
|
|
8
|
Siłownik hydrauliczny z symulacją obciążenie
|
7 04 03
|
1
|
|
9
|
Siłownik hydrauliczny - układ kierowniczy
|
7 04 04
|
1
|
|
10
|
Silnik hydrauliczny
|
7 04 05
|
1
|
|
11
|
Orbitrol
|
7 04 06
|
1
|
|
12
|
Zamek hydrauliczny
|
7 05 01
|
1
|
|
13
|
Zawór przelewowy
|
7 05 02
|
1
|
|
14
|
Zawór dławiący jednostronny
|
7 05 03
|
1
|
|
15
|
Zawór dławiący dwustronny
|
7 05 04
|
1
|
|
16
|
Wspornik na przewody hydrauliczne
|
7 06 03
|
1
|
|
17
|
Przewód hydrauliczny dł. 0,6 m
|
7 06 01
|
4
|
|
18
|
Przewód hydrauliczny dł. 1,1 m
|
7 06 02
|
6
|
|
19
|
Trójnik
|
7 08 01
|
2
|
|
20
|
Manometr
|
7 09 01
|
2
|
|
21
|
Wspornik na przewody elektryczne
|
0 00 17
|
1
|
|
22
|
Przewód elektryczny czarny 50 cm
|
7 07 01
|
2
|
|
23
|
Przewód elektryczny czarny 100 cm
|
7 07 02
|
2
|
|
24
|
Przewód elektryczny czerwony 50 cm
|
7 07 03
|
6
|
|
25
|
Przewód elektryczny czerwony 100 cm
|
7 07 04
|
10
|
|
26
|
Łącznik 19mm
|
7 07 05
|
27
|
|
27
|
Elektorzawór 2/2
|
7 03 02
|
1
|
|
28
|
Zawór hydrauliczny 4/3 sterowany elektrycznie
(z płytą przyłączeniową)
|
7 03 03
|
1
|
|
29
|
Zawór hydrauliczny 4/3 sterowany elektrycznie
|
7 03 04
|
1
|
|
30
|
Zawór hydrauliczny 3/2 sterowany elektrycznie
|
7 03 07
|
1
|
|
31
|
Siłownik hydrauliczny z krańcówkami
|
7 04 02
|
1
|
|
32
|
Przyciski monostabilne z kontrolką
|
8 05 12
|
3
|
|
33
|
Przekaźnik z zestykami normalnie otwartymi
|
8 05 13
|
1
|
|
34
|
Przekaźnik z zestykami normalnie zamkniętymi
|
8 05 14
|
1
|
|
35
|
Stelaż odkładczy
|
7 01 30
|
1
|
|
36
|
Sprężarka powietrza
|
7 10 02
|
1
|
|
37
|
Blok przygotowania powietrza
|
8 04 04
|
1
|
|
38
|
Zawór hydrauliczny 4/3 sterowany pneumatycznie
|
7 03 05
|
1
|
|
39
|
Zawór pneumatyczny 5/3 sterowany elektrycznie
|
8 04 06
|
1
|
|
40
|
Zawór pneumatyczny 5/3 sterowany ręcznie
|
8 04 05
|
1
|
|
41
|
Zestaw przewodów pneumatycznych
|
|
1
|
UWAGA : na indywidualne zamówienie możliwe są inne kompletacje zestawu oraz doposażenie w elementy z poza listy .
DANE TECHNICZNE
| |
|
|
|
| |
|
|
|
|
Wymiary
|
Szerokość:
650mm
|
Długość:
1600mm
|
Wysokość:
1850mm
|
|
Waga
130kg
|
|
|
|
Szczegółowe informacje, na temat produktu, można uzyskać kontaktując
się bezpośrednio z nami.
